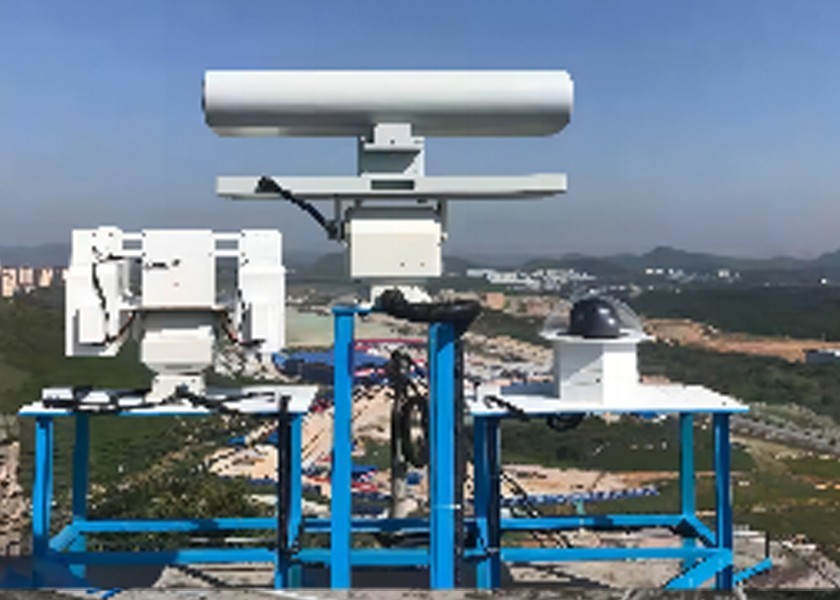

LT-P08 Digitale meerstraalradar + LT-UDA-serie UAV-positioneringscontrolemaatregelen-integratieapparatuur (facultatief)
Inleiding tot het product:
De LT-P08 is een tweedimensionale driefasen radar die in de X-band functioneert en in staat is om lage, lage en lage frequenties te detecteren.kleine en trage doelen binnen een bereik van 25 kilometerDeze radar maakt gebruik van het ActivePhased Array (AESA) -systeem.terwijl mechanische scanning wordt gebruikt in de azimuth dimensie om 360 azimuth dekking te bereikenDe gehele machine is modulair en solid state ontworpen om de betrouwbaarheid van de apparatuur te waarborgen.
De UAV-richtings- en positioneringscontrolemiddelen zijn een geïntegreerd systeem voor detectie en waarschuwing van UAV's, doelherkenning, richtingsbepaling, positionering, verstoring,en controleHet kan worden uitgerust met ingebouwde componenten, vaste installatiecomponenten en tijdelijke inzetcomponenten, waardoor het flexibel en geschikt is voor multi-scenario toepassingen.
Productkenmerken:
1Sterke anti-milieu-overlastbestandheid.
2Met een toonhoogte-aanpassingsapparaat kan de hoek van de antenne worden aangepast, wat van toepassing is op verschillende geografische omstandigheden.
3, lost het technische probleem op van het selecteren van meerdere doelen voor het volgen en herkennen van doelen in de achtergrondgeluidsomgeving.
4, Detectie en positionering: met behulp van passieve en passieve spectrumdetectie is de detectiefrequentie 20 MHz-6 GHz.Meerdere array richtingsvinding en positionering antennes worden gebruikt om draadloze signalen van drones in het detectiegebied te ontvangenMet behulp van draadloze protocol analyse technologie, het systeem automatisch detecteert en identificeert de breedtegraad en lengtegraad coördinaten informatie, hoogte, snelheid, richtingen model van veelgebruikte drones, startpunt en andere informatie.
5, Interferentie verwijdering: Het aannemen van high-speed digitale frequentie sweeping technologie, door middel van elektromagnetische interferentie middelen om de interferentie van UAV navigatie, afstandsbediening te bereiken,communicatiesignalen voor beeldoverdracht, zodat het UAV wordt gedwongen terug te keren naar de vlucht of de landing en de specifieke interferentie met het aangewezen UAV kan bereiken,maar kan ook worden geconfigureerd met verschillende antennevormen volgens toepassingsomgevingen en vereisten, om de meest economische en optimale prestaties te bereiken om aan de eisen van de regionale dekking te voldoen.
6, besturingsplatform: gebaseerd op SOA-architectuur, die webpagina's met meerdere toegangsmethoden, zoals toepassingen, biedt,kan toegang en beheerscontrole mogelijk maken van meer dan 20 sets UAV-detectie- en tegengrepenapparaten, en ondersteuning van toekomstige uitbreiding naar andere UAV-tegenmaatregelsystemen of -apparaten, waaronder radar, opto-elektronica, misleiding, enz.
| Naam van de parameter |
Parameterwaarde |
| Radarsysteem |
Digitaal balkvormsysteem |
| Werkfrequentieband |
X-band |
| Scanbereik |
Azimuth: 0°-360° |
| Neerslag: ± 30° |
| Detectiebereik ((Pd=0).8,Pfa=10-6) |
UAV: 7 km ((σ=0,01m2) |
| Mensen: 12 km |
| Blind bereik |
240 m |
| Resolutie |
Bereik Resolutie≤10m |
| Azimuthresolutie≤3° |
| Pitch Resolution≤6° |
| Precisiteit |
Afstandsnauwkeurigheid≤10m |
| Azimuthnauwkeurigheid≤0,5° |
| Stevigheid van de helling ≤ 0,6° |
| Snelheidsnauwkeurigheid ≤ 0,5 m/s |
| Doel radiële snelheid |
0.8m/s-40m/s |
| Vermogen om doelen te volgen |
≥ 100 partijen |
| Verzendkracht |
≤ 300 W |
| Grootte van de apparatuur |
685 mm*410 mm*146 mm ((Main Unit Size) |
| Gewicht |
30 kg (hoofdgewicht van de eenheid) |
| Naam van de parameter |
Parameterwaarde |
| Detectieapparatuur |
Detectiefrequentiebereik |
30 MHz-6 GHz |
| Focusbanden: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (facultatief) |
| Detectiemethode |
Passieve radio-autodetectie, passieve signaalontvangst |
| Afstand van detectie |
5-10 km (bereik varieert per model, UAV-verzendvermogen > 0,1 W) |
| Detectiebereik |
Omnidirectionele detectie |
| Aantal doelwitdetecties |
Simultane opsporing van meer dan 60 UAV's |
| Precisiteit |
Richtingsvindingsnauwkeurigheid≤3° ((RMS) |
| Positioneringsnauwkeurigheid ≤ 10 meter |
| Tellerapparatuur |
Controlemodus |
Onderdrukking van radiointerferentie |
| Tegendoelwit |
UAV-afbeeldingsoverdracht, vluchtcontrolelinks, navigatiesignalen |
| Tegenfrequentieband |
20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2 GHz,1.5 GHz,20,4 GHz,5.2 GHz,5.8GHz (optioneel) |
| Tegenbereik |
Optioneel omni-directionele of richtingsconfiguratie |
| Tellen afstand |
Directionele: 3-5 km (metingsafstand varieert per model) |
| Omnidirectionele: 1,5-2 km (de afstand verschilt per model) |
| Systeemintegratie |
Grootte |
Detectieapparatuur:450mm*400mm |
| Tellerapparatuur: 550 mm*500 mm*300 mm |
| Gewicht |
≤ 45 kg |
| Energieverbruik |
Detectie ingeschakeld:55W |
| Interferentie ingeschakeld:960W |
| Ingangsbescherming |
IP67 |
